Description

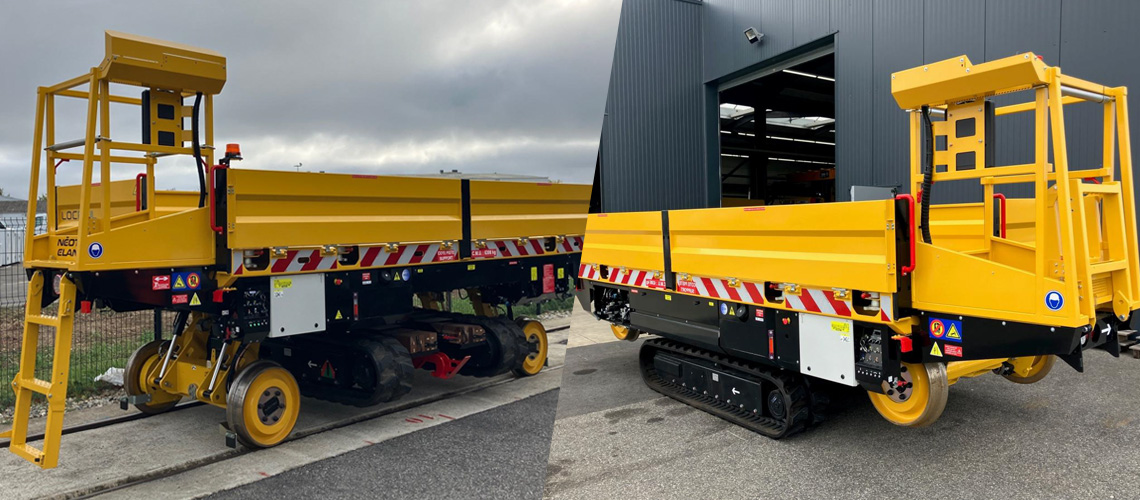

L'ELAN FB a été conçu pour réaliser les fonctions suivantes :
- Déplacement autonome hors voie : Sur chenillard motorisé
- Mise en voie autonome : Accès et sortie de la voie ferrée
- Déplacement autonome sur rail : Grande vitesse acheminement et Petite vitesse
- Transport de matériel avec plateau ridelles amovibles et rallonge plancher
- Fonction porte outils : châssis twist lock 10’ et 20
Caractéristiques
Poids en ordre de marche
6 000 Kg (à vide)
CMU
6 300 Kg
Trains de chenilles (L x l x h)
2 500 x 400 x 500 mm
Type de chenillard
Chenillard renforcé, galets additionnels (8 galets)
Transmission de type hydrostatique
Avec 1 moto-réducteur par chenille
Vitesse en tout-terrain
De 0 à 1.6 km/h
Pente franchissable
Maxi 45 % sur terrain stabilisé
Freinage hydrostatique plus frein de parking
Mécanique A.D.P.
Poste de pilotage
Radiocommande
2 Essieux HI RAIL EPV 06.20
Motorisés et freinés
Transmission de type hydrostatique
1 Moteur POCLAIN MS 05 sur chaque essieu
Freinage hydrostatique
Absence de pression
Frein de services
Frein à disque – Actionnement positif
Frein de parc
Frein à disque – Actionnement négatif – Absence de pression
Frein à main
Frein à disque – Actionnement Négatif
Rampe franchissable maxi sur rail
40 %o
Dévers maxi de la voie
200 mm
Vitesse en mode Acheminement
12,0 km/h à plat
Vitesse en mode petite vitesse et mode Pente
3.6 km/h
Relevage des corps d'essieux lorries AV et AR
Par vérins et clapets anti-retour
Diamètre des roues ferroviaires profil UIC
Ø 580 mm
Poste de pilotage
Poste de commande homme debout
Afin de rendre l’ensemble du plateau libre pour les fonctions de transport de composants mais aussi pour rendre possible l'usage de système de fixation Twist Lock, l’ensemble du Power Pack et des organes pour les fonctions secours sont disposés sous le châssis.
Moteur Diesel
STAGE V
Réservoir de gazole
50 litres
Réservoir hydraulique
50 litres
Refroidissement
Liquide
Alimentation électrique
12V
Système de secours thermique accessible depuis le poste bas
Système de secours manuel par pompe à main en poste bas
Barres de remorques pour secours par traction ferroviaire
