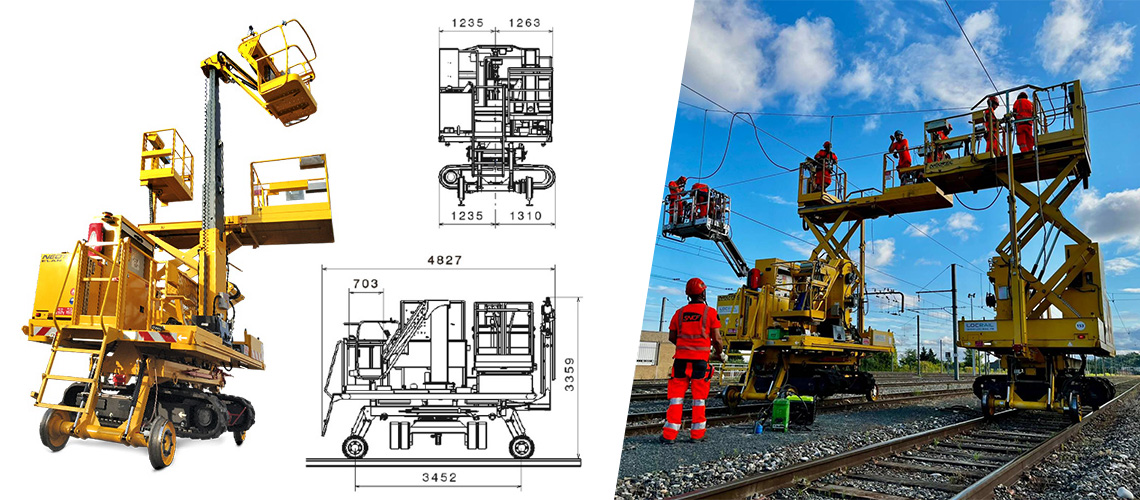

Elan, Engin Rail Route plateforme + nacelle
Elan, Engin Rail Route plateforme + nacelle
Caractéristiques
Dimensions HT (L x l x h)
4 800 x 2 500 x 3 300 mm
Masse (à vide / en ordre de marche)
8 250 kg
Trains de chenilles (L x l x h)
2 500 x 400 x 500 mm
Transmission de type hydrostatique
Avec 1 moto-réducteur par chenille
Vitesse en tout-terrain
De 0 à 4 km/h
Pente franchissable avec un masse de 8T
Maxi 57 % sur terrain stabilisé
Freinage hydrostatique plus frein de parking
Mécanique A.D.P.
Poste de pilotage
Télécommande filaire (Radio commande en option)
1 Essieu HI RAIL EPV 06.20
Motorisé et freiné
1 Essieu HI RAIL EPV 06.20
Non motorisé et freiné
Transmission de type hydrostatique
Moteur POCLAIN MS 05 sur un essieu
Freinage hydrostatique plus frein de service/parking
Mécanique A.D.P.
Vitesse en mode ferroviaire (travail / déplacement)
De 0 à 10 km/h / 20,0 km/h
Relevage des corps d'essieux lorries AV et AR
Vérins et clapets anti-retour
Système 'anti-engagement du gabarit ferroviaire
Automatique
Diamètre des roues ferroviaires
∅ 450 mm
Ecartements disponibles
1 000mm, 1 435 mm, 1 668 mm
Correcteur d’assiette du plateau support des élévateurs
Automatique
Hauteur maxi du plancher / rail
5,25m
Hauteur du plancher / rail en position basse
2,05 m
Surélévation de la ré-hausse
1,10 m
Dimensions de la plate-forme de travail (L x l)
2 500 x 1 200 mm
Déport latéral maxi / à l’axe de la voie
3,00 m
Charge maxi admissible
2/3 personnes ou 350 kg
Commande de déplacement en mode rail
0 à 10,0 km/h *
* Depuis tous les postes situés sur le plateau, sur la plate-forme (x2) et sur la nacelle.
Hauteur maxi du plancher / rail avec déport de 2,45 m
9,45 m
Hauteur du plancher / rail avec déport maxi de 3,45 m
8,00 m
Dimensions panier
985 x 790 mm
Charge maxi admissible dans le panier
200 kg
Rotation par rapport à l’axe de la voie (accotement / entrevoie)
90° / 38°
Commande de déplacement en mode rail
0 à 10,0 km/h*
* Depuis tous les postes situés sur le plateau, sur la plate-forme (x2) et sur la nacelle.
